Zu niedriger Druck oder unzureichende Liefermenge: vollständiger Diagnoseleitfaden

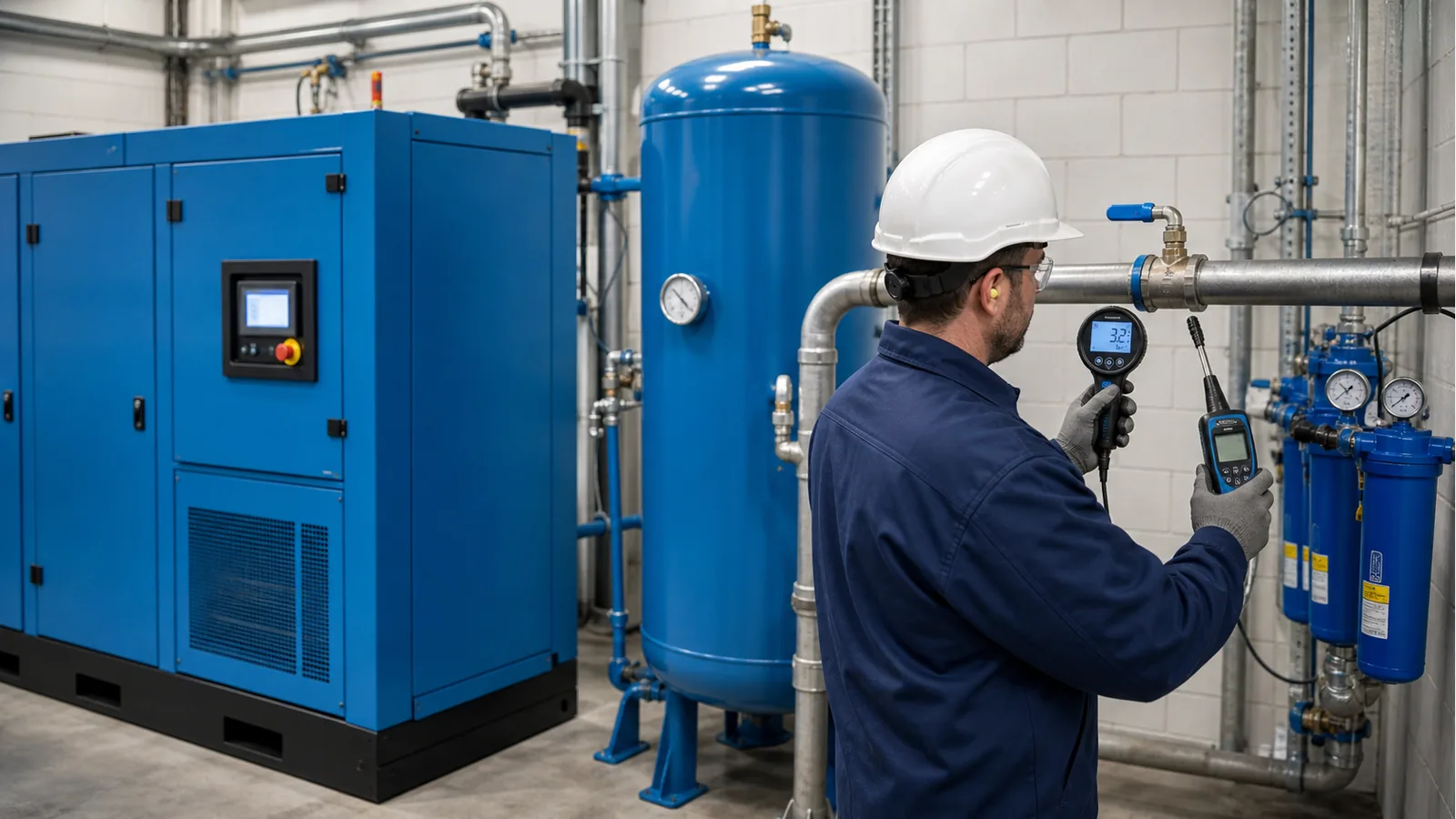

Niedriger Druck bedeutet nicht immer, dass die Kompressorkapazität gesunken ist. Gleichzeitige Nachfrage, Lecks, Druckverlust in der Aufbereitung und unzureichende Speicherung können alle den Druck am Verbrauchspunkt reduzieren. Notieren Sie gleichzeitig den Druck am Kompressorausgang, im Hauptverteiler und beim entferntesten Anwender.

Typische Symptome

  • Der Kompressor bleibt voll belastet, aber der Systemdruck erreicht nicht den Sollwert.
  • Der Auslassdruck des Kompressors ist normal, während der Druck in der Produktionslinie niedrig ist.
  • Der Druck fällt schnell ab, wenn pneumatische Geräte starten, und erholt sich, wenn die Geräte stoppen.
  • Die Lufteinlassöffnung erscheint eingeschränkt, der Differenzdruck am Ölabscheider ist hoch, Lecks sind hörbar oder ein Filter-Differenzdruckalarm ist aktiv.

Diagnoseabfolge

  1. Überprüfen Sie die Druckeinheiten, Sollwerte und Sensormessungen. Vergleichen Sie Kompressorauslass- und Behälterdruck mit einem kalibrierten Messgerät.
  2. Berechnen Sie die tatsächliche gleichzeitige Luftstromnachfrage und identifizieren Sie kürzlich hinzugefügte Maschinen, zusätzliche Schichten oder Verbraucher mit intermittierend hohem Durchfluss.
  3. Führen Sie während der Nichtproduktion eine Druckabfall- oder Ultraschalllecksuche durch. Überprüfen Sie Schläuche, Kupplungen, Abläufe, Ventile, Flansche und vergrabene Rohrleitungen.
  4. Überprüfen Sie den Einlassfilter und das Einlassventil auf Einschränkungen. Stellen Sie sicher, dass das Einlassventil nach einem Lastbefehl die vollständig offene Position erreicht.
  5. Lesen Sie den Druck vor und nach dem Luft-/Ölabscheider oder verwenden Sie den Differenzdruckwert des Reglers. Ein verstopfter Ölabscheider kann hohen Innendruck bei geringer an das Netz gelieferter Luftmenge verursachen.
  6. Überprüfen Sie das Mindestdruckventil, Rückschlagventil, Sicherheitsventil und die Steuerluftleitungen auf Leckagen oder Festklemmen.
  7. Messen Sie den Druck vor und nach Leitungsfiltern, dem Trockner und langen Rohrleitungen, um festzustellen, ob Ausrüstungen zur Behandlung oder unterdimensionierte Rohrleitungen verantwortlich sind.

Korrekturmaßnahmen

  • Leckagen reparieren, ungeeignetes Offenblasen beseitigen und die Kompressor- und Behälterkapazität anhand des gemessenen Bedarfs neu berechnen.
  • Ersetzen Sie Einlass-, Abscheider- und Leitungsfilterelemente, die ihre Differenzdruck- oder Servicegrenzen erreicht haben.
  • Reparieren Sie das Einlassventil, Magnetventil, die Steuerluftleitungen, das Mindestdruckventil und den ungenauen Drucksensor nach Bedarf.
  • Bei übermäßigen Verteilungsverlusten entfernen Sie unnötige Druckreserven und optimieren den Durchmesser der Hauptleitung, das Ringleitungsdesign und die Auswahl der Luftbehandlung, anstatt einfach den Kompressordruck zu erhöhen.

Kompressor anhalten und einen qualifizierten Techniker rufen, wenn

  • der Innendruck übermäßig ist, der Differenzdruck am Ölabscheider seinen Grenzwert überschreitet oder das Sicherheitsventil anspricht.
  • Das Einlassventil, Mindestdruckventil oder Abscheidersystem muss demontiert werden.
  • Die Liefermenge fällt plötzlich ab und zugleich treten ungewöhnliche Geräusche der Verdichterstufe oder auffällige Temperaturen oder Ströme auf.

Prävention

  • Normalen Durchfluss, Druck und Differenzdruckwerte festlegen und überwachen.
  • Führen Sie ein geplantes Lecksuchprogramm durch, anstatt Lecks durch höheren Druck auszugleichen.
  • Berechnen Sie Spitzenfluss, Speicher- und Behandlungskapazität vor einer Produktionserweiterung neu.
  • Überwachen Sie den Differenzdruck über kritische Filter und Trockner.

Wichtiger Hinweis

Die Nennliefermenge ist bei definiertem Druck und Testbedingungen angegeben. Ein Vergleich vor Ort erfordert konsistente Druck-, Temperatur- und Messreferenzen; die alleinige Füllzeit des Behälters ist kein zuverlässiger Leistungstest der Verdichterstufe.
