وجود ماء في الهواء المضغوط أو ارتفاع نقطة ندى الضغط: الأسباب وخطوات الفحص
يرتبط وجود الماء في الهواء المضغوط عادةً بالتبريد اللاحق، أو تصريف المكثفات من خزان الهواء، أو سعة المجفف، أو مصارف المكثفات الأوتوماتيكية، أو الظروف المحيطة، أو تبريد الأنابيب اللاحقة. قِس نقطة ندى الضغط وافحص النظام جزءًا جزءًا لتحديد موضع ظهور الرطوبة.
· BOSAN
يسخن الهواء أثناء الضغط وبخار الماء يتكثف أثناء التبريد. كمية كبيرة من المكثفات لا تعني تلقائيا أن المجفف قد تعطل. الأسئلة الرئيسية هي أين يظهر السائل وما إذا كانت نقطة ندى الضغط الفعلية تفي بمتطلبات العملية. ملاحظة واحدة للمصرف لا يمكنها تحديد أداء النظام.
الأعراض النموذجية
- كميات كبيرة من الماء السائل تخرج من خزان الهواء أو مرشحات الخط أو نقطة الإنتاج.
- المجفف المبرد يبلغ عن ارتفاع نقطة الندى، أو ارتفاع نقطة الندى في مخرج المجفف الامتزازي، أو تتغير القراءة بشكل مفرط.
- الصمامات الهوائية تتآكل، ويظهر في الطلاء عيوب مائية، ويصبح المنتج رطبا أو تتجمد الأنابيب الخارجية في الشتاء.
- مصارف المكثفات الأوتوماتيكية لا تصرّف الماء، أو تسرّب الهواء باستمرار، أو تتعرض لضغط خلفي من خطوط الصرف المشتركة.
تسلسل التشخيص
- حدد ما إذا كان الماء يظهر قبل/بعد المبرد اللاحق، أو عند خزان الهواء، أو قبل/بعد المجفف، أو عند نقطة الاستخدام البعيدة. سجل درجة الحرارة المحيطة، درجة حرارة مدخل المجفف، التدفق، والضغط.
- تحقق من أداء انتقال الحرارة في المبرد اللاحق وفاصل الماء. تأكد من تبريد الهواء المضغوط كما هو مصمم وأن يتم إزالة معظم المكثفات السائلة قبل المجفف.
- افحص مصارف المكثفات الأوتوماتيكية وأنابيب التصريف عند خزانات الهواء والفلاتر والمجففات. قم بإزالة أي انسدادات وتأكد من أن التصريفات المنفصلة لا يمكن أن تتعرض للضغط أو التدفق العكسي إلى بعضها البعض.
- قارن تدفق المجفف المقنن مع الحد الأقصى الفعلي للتدفق وطبق عوامل التصحيح لدرجة حرارة المدخل ودرجة الحرارة المحيطة وضغط العمل. التشغيل خارج التصنيف يقلل بشكل كبير من قدرة التجفيف.
- بالنسبة للمجففات المبردة، افحص التبريد ومبادلات الحرارة والمروحة والحماية من التجمد؛ بالنسبة للمجففات الامتزازية، افحص صمامات التحويل، هواء التطهير المستخدم للتجديد وكواتم الصوت ومادة التجفيف ومستشعر نقطة الندى. أعمال التبريد تتطلب موظفين خدمات مؤهلين.

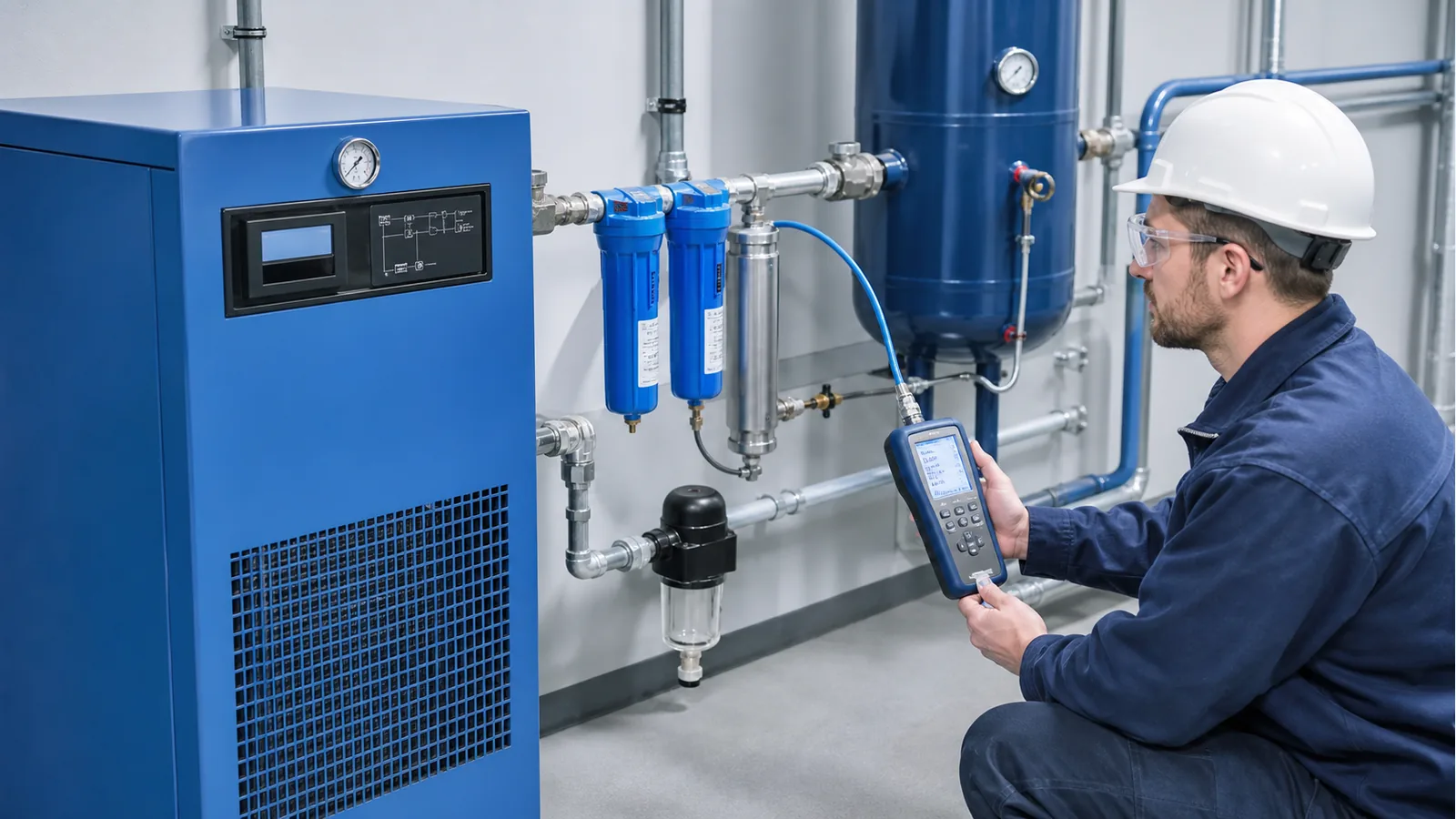

- قِس نقطة ندى الضغط باستخدام جهاز معاير ذي نطاق مناسب. يمكن أن تجعل المياه السائلة أو تلوث الزيت المستشعر غير دقيق.
- تحقق مما إذا كانت الأنابيب اللاحقة تمر عبر منطقة أبرد من مخرج المجفف. التبريد تحت نقطة ندى الضغط يسبب تكاثفًا متجددًا حتى عندما يكون مخرج المجفف طبيعيًا.
إجراءات تصحيحية
- أعِد كفاءة التبريد اللاحق وفصل الماء ووفّر تصريفًا تلقائيًا موثوقًا عند خزانات الهواء والفلاتر.
- نظف أو أصلح المجفف المبرد أو عدّل حجمه حسب الظروف الفعلية؛ استخدم نظام تجفيف امتزازي مناسب إذا كانت نقطة الندى المنخفضة مطلوبة.
- استبدل مادة التجفيف المستنفدة والمرشحات المسدودة ومصارف المكثفات المعطلة، وعاير حساس نقطة الندى.
- اعزل الأنابيب الباردة حراريًا أو زوّدها بنظام تسخين مرافق وحافظ على نقطة ندى الضغط أقل من أدنى درجة حرارة متوقعة للأنبوب بهامش مناسب.
أوقف الضاغط واستدعِ فنيًا مؤهلاً عند
- وصول المياه السائلة إلى عملية تؤثر على جودة المنتج أو السلامة.
- انحشار الأنابيب الخارجية أو التصريفات أو المجفف المبرد بالجليد.
- تسرب مائع التبريد، ارتفاع حرارة الضاغط، أو الحاجة إلى تفكيك مكونات الضغط والصرف.
الوقاية
- مراقبة ظروف مدخل المجفف، نقطة ندى الضغط عند المخرج وعمل الصرف.
- إعادة حساب التبريد بعد الضغط، التخزين، الترشيح، وقدرة التجفيف عند توسيع الإنتاج.
- اختبار المصارف الأوتوماتيكية بانتظام والتخلص من المكثفات الزيتية وفق المتطلبات البيئية.
- حدّد نقطة ندى الضغط المستهدفة من أدنى درجة حرارة للأنبوب متوقعة على مدار السنة.
ملاحظة هامة
نقطة الندى الجوية ونقطة ندى الضغط ليستا نفس القيمة. يجب أن توضح المشتريات، القبول والتشخيص ضغط القياس، ودرجة الحرارة، والتدفق، وأساس نقطة الندى.
